為清除熱風爐預熱器內部積灰，采用聲波清灰技術。聲波清灰是指通過聲波發生器，把高壓氣流調制成強聲波，利用聲場能量，清除和減緩換熱器表面的積灰。通過調試測定，聲壓級選擇150～160 dB作為設定參數。該技術先進、性能可靠，使預熱器內壁保持無灰塵堆積，達到空氣與煤氣的充分預熱。

1 前 言

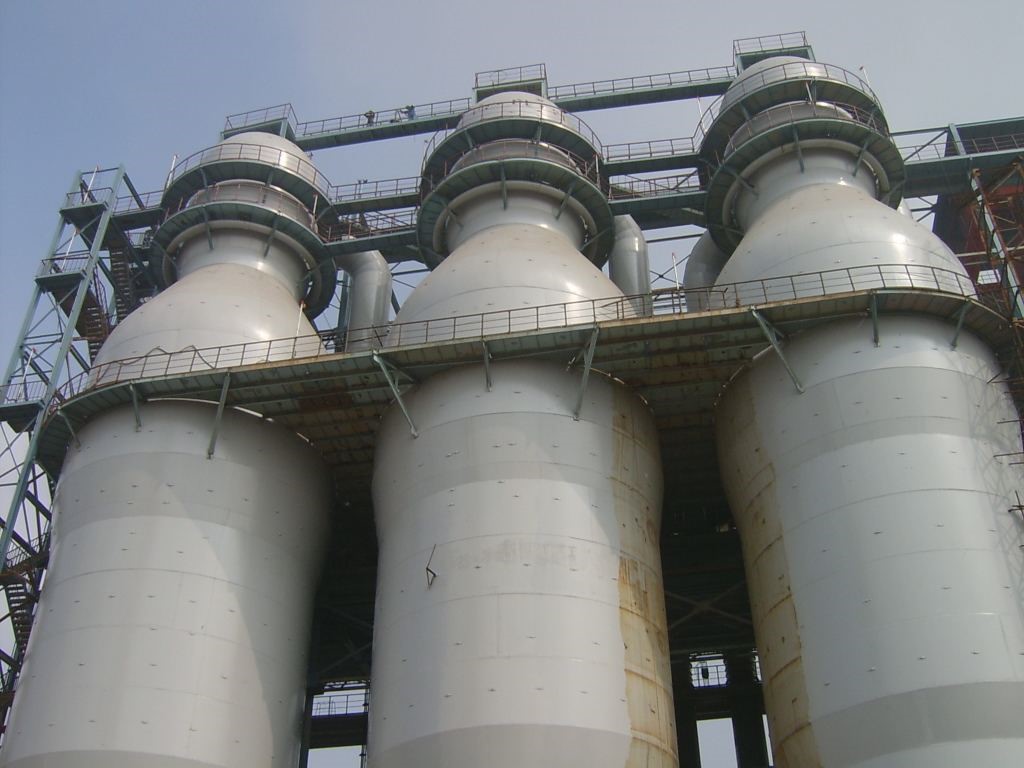

隨著高爐冶煉強度的不斷提高，對高風溫的依賴程度越來越大。高爐熱風爐為了燒爐達到最佳效果，送出更高的風溫，將空氣與煤氣在燃燒前進行預熱器加熱。受高爐煤氣純度的影響，預熱器內部容易積灰，在內壁形成垢層，減小了介質的受熱面積，影響了空氣與煤氣的預熱效果，腐蝕了設備。為此，對預熱器實施除塵控制，使用鳳谷節能的聲波清灰器的目的是使附著在受熱面上的積灰脫離受熱面，使灰塵粒子懸浮起來，并始終處于懸浮流化狀態，以便氣流將其帶走或自動脫離，從而達到清灰的目的。在影響預熱器除塵效果的因素當中，除塵覆蓋面積與安全運行性能是最關鍵的 2個指標。傳統的預熱器外部振打清灰方式存在諸多弊端，效果不佳。由于預熱器中預熱的有煤氣，不能采用電能擊打方式，因此，針對高爐熱風爐空煤氣預熱器的特殊工況，采用了寬頻聲波技術來處理預熱器內部的積灰。

2 聲波清灰技術

聲波清灰是指通過聲波發生器，把高壓氣流調制成強聲波，利用聲場能量，清除和減緩換熱器表面的積灰。

2.1 聲波頻率的波段選擇及裝置安裝

聲波清灰效果的好壞與濾料和灰塵的黏著性、濾料的特性、灰塵的質量、聲波的頻率及聲壓有關，因此選擇合適的聲波頻率與聲壓至關重要。聲波發生器的安裝關系到聲波聲壓的大小，也決定能否完全作用于整個預熱器受熱面。因此，應尋找最佳爐墻開孔點，使聲波器出口與預熱器內底壁保持水平，聲波可作用于整個空間，有效清灰區域達到最大。

2.2 聲波發生器的密封

聲波發生器安裝完畢后，應考慮密封，要求聲導管連接法蘭套管時，套管與爐墻之間填實，采用耐火保溫材料填充固定，防止聲強降低應用情況

2.3 自動控制部分

為了保證系統實時自動運行，采用了當前通用的PLC技術。編程控制器作為控制中心部件，通過控制程序的編寫，實現了裝置定時運行、實時調控的目標。為了達到根據不同的積灰狀況聲波頻率自動調整的目標，采用了變頻器來調節電源頻率，進而調整聲波發生系統的聲波級。現場電磁閥工作受編程控制器控制，聲波系統的聲壓值、工作時間的周期都由主控系統來完成。現場的傳感器實時檢測每個除塵點的運行狀態；若有故障及時報警，且能準確判斷出故障點所在，便于維護與維修。開發的控制程序自動化程度高，功能完善，完全滿足了系統自動控制的要求。為便于與上位監控機通訊，采用了遠程 I/O 通訊協議與機算機聯網，系統的工作特性參數可以實時地進行監控，并且可以記錄各種參數的歷史曲線，以便進行數據分析。
