由于鍛壓時，鐓粗是最主要的工序，那么下壓速度的不同勢必對工件成形有所影響。在鋼錠初始溫度為 1200℃，直徑為 200mm，高為 200mm，高徑比為 1，下壓量均為 40%，摩擦因子為 0.5，扭轉角度為 60°的條件下，分析討論不同下壓速度對30Cr2Ni4MoV 鋼錠扭轉鐓粗的影響。

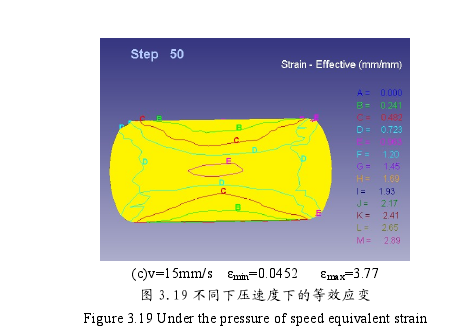

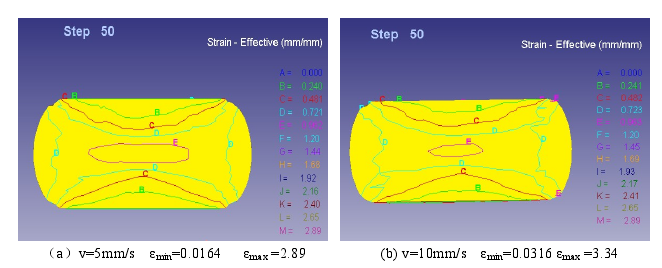

從圖 3.19 中，我們可以看出：當最大應變值相同時，下壓速度相對較小的心部面積較大，然而整體三種下壓速度對應變的影響差別不明顯。但是下壓速度較小時，最大有效應變值相對較小。

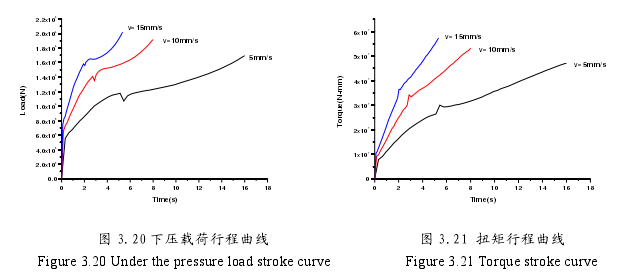

然而通過圖 3.20 與圖 3.21 分析得出：由于下壓速度的增大，相應下壓載荷也變大，從而導致扭矩的增大。由于實際加工過程中，應該盡量減少載荷跟扭矩，從這個角度考慮，下壓速度選取較小一些比較好。并且如果下壓速度過快，那么在扭轉相同的角度時，扭轉角速度就會相應比較快，這樣容易引起工件與模擬之間的相對滑動，也容易是工件在變形的時候產生相對較大的鼓形。
