由于扭轉鐓粗成形工藝不同于傳統的平砧鐓粗，不同的扭轉角度會直接影響工件的變形程度，因此對扭轉角度應該做必要的研究分析。鋼錠初始溫度為 1200℃，直徑為 200mm，高為 150mm，高徑比為 0.75，下壓速度為 10mm/s，下壓量均為 40%，摩擦因子為 0.45。不同扭轉角度對 30Cr2Ni4MoV 鋼錠扭轉鐓粗的影響分析如下：

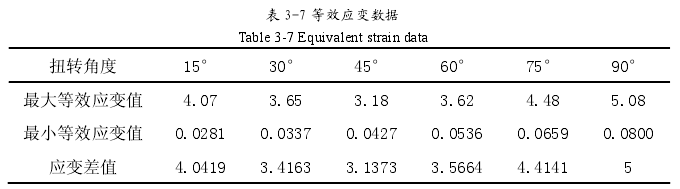

從表 3-7 可以看出，扭轉角度從 15°增加到 45°最大等效應變值是一個減小的過程，而扭轉角度在 45°以后，隨著角度的增加最大應變值也在逐漸增大，整個過程是一條開口向上的拋物線形狀。而最小應變值是隨著角度的增大一直增大。最大與最小應變差值的變化我們也可以看出是跟最大等效應變一樣的一條拋物線，并且也是 45°為最低點，應變差值最小。

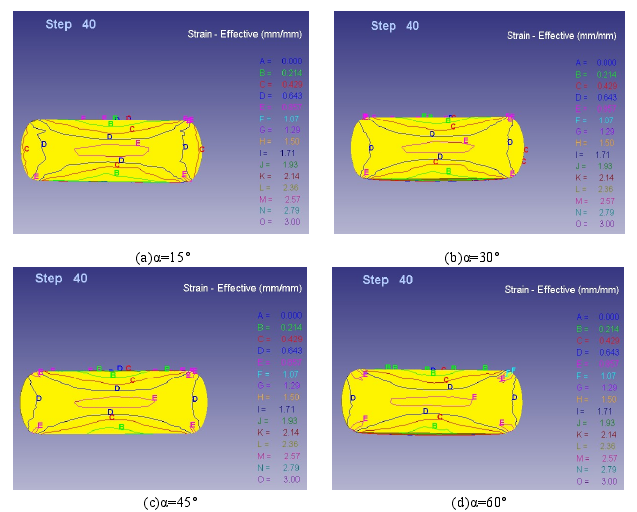

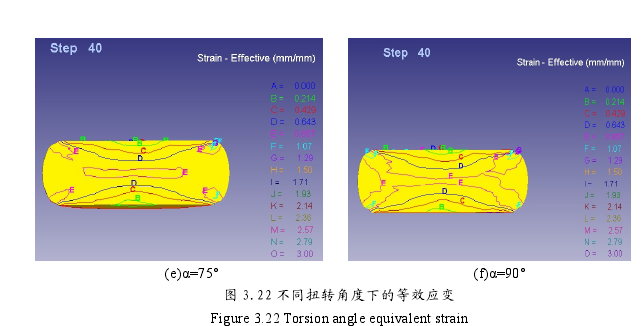

通過圖 3.22 可以看出，扭轉角度在 30°到 45°時等效應變分布比較均勻。這是因為扭轉角度過小，剪切應力對鍛件鐓粗起到的作用不明顯，而如果扭轉角度過大，也就是角速度加大，使得模具和鍛件間的相對扭轉速度差距開始增大，導致試件運動滯后，從而也就產生了變形的不均勻。并且從表 3-7 中也看到應變差值也是在 30°到 45°之間比較小，這樣變形后工件內部的應變較為均勻。
