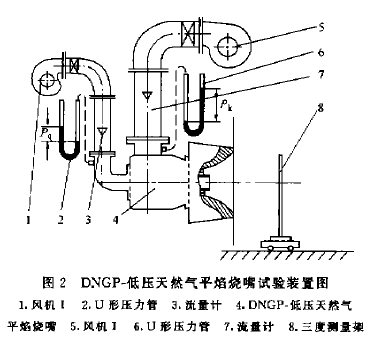

圖2是DNGP低壓天然氣平焰燒嘴試驗裝置圖。它由以下幾個主要部分組成：用于試驗的DNGP一100低壓天然氣燒嘴4，用于測量天然氣和助燃空氣流量的流量計3、7，用于測量燒嘴前天然氣和助燃空氣壓力的U 形壓力管2、6，用于提供模擬空氣(天然氣)和助燃空氣的高壓進風機1、5和用于參數采集的三度空間測量架8。

由于本試驗是研究燒嘴所形成的流場，則流場周?chē)橘|(zhì)(空氣)必須是靜止的，溫度的高低必須與兩風機提供風的溫度基本相等。故本試驗是在一個較密封的空氣不流通的實驗室內進行的。
