爐殼結構

爐體外殼采用槽鋼為主體框架材料，爐體框架內側焊接鋼板作為爐殼，以確保爐襯的穩定性和嚴密性。燃燒裝置安裝在外殼上，換熱器安裝在外殼頂部，煙氣爐頂直排。設置外保溫層，可減少散熱損失。爐殼溫升小于30℃，經濟合理。

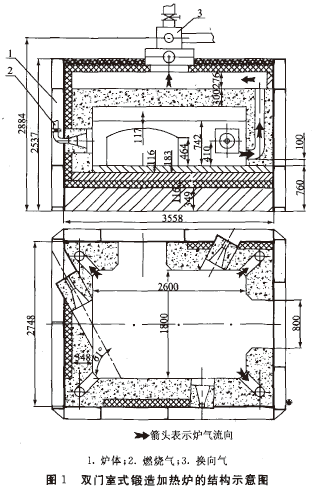

爐膛結構

因8 000 t摩擦壓力機的生產能力大，為使鍛造爐的加熱與壓力機的鍛造速度匹配，故設計成雙門室式結構。鍛坯從1(2)門進，又從1(2)門出。當從1(2)門取鍛坯進行鍛造時，2(1)門內的鍛坯在加熱升溫。這樣可避免鍛坯過熱氧化，有效地利用能源。爐膛采用長方體拱頂結構，拱頂角為60。，采用此拱頂角爐膛有效利用率大，可提高熱效率。熱量由爐內壁集中向中央輻射，使爐內溫度均勻。爐膛高度的設計應考慮工件高度尺寸和燒嘴安裝尺寸，盡可能地降低爐膛高度，以免溫度分層和熱量上浮。
