我公司加氫裂化裝置原設計為4臺加熱爐，其中兩臺循環氫加熱爐為燃氣型，兩臺分餾再沸爐為油氣混燒型。兩臺油氣混澆爐分別設景了兩組旋轉伸縮式蒸汽吹灰器，該吹灰器設置了蒸汽溫度和蒸汽壓力連鎖，即吹灰前蒸汽必須達到一定的溫度和壓力方可打開主汽閥，因而吹灰器吹灰前必須進行一定時間的預熱，然后按照設定的順序執行吹灰程序，中途不可以停止，否則會在下次吹灰時主汽閥打不開，所以運行過程中經常會出現電機超電流班閘、程序自動停止的情況。另外吹灰器停運后，較高的煙氣溫度導致吹灰器套管彎曲；吹灰器的傳動部件處于露天環境，軸承卡澀嚴重；電氣自動控制系統設汁不合理等。

故吹灰器運行Io多年來，故障頻繁，平均2。3個月需進行一次維修。2010年大檢修過程中，對加氫裂化裝置加熱爐系統進行了改造，增設了熱管空氣預熱器，并在熱管上設置了六臺采用江蘇鳳谷節能科技有限公司開發研制的FGSSC-A型聲波清灰器(見圖1)。該吹灰器由發聲器、電機和喇叭筒構成。發聲器有一組動、定板，它們上面開有相應的縫隙，動板和電機聯結成一體。當電機轉動時，驅使動板繞定板轉動，當氣流輸進發聲器動、定板上的縫隙時，受到調制，從而產生聲音，通過喇叭簡。聲音進人爐膛里起到除灰作用。該吹灰器的安裝方式比較簡單：將聲波除灰器的喇叭簡通過法蘭安裝在爐墻內壁，其余部分安裝在爐墻外壁平臺上。無程序控制系統，需要運行時只需按一下電機電源開關，每次運行8一lOmin即可達到吹灰效果。該聲波吹灰器運行4年多來，除了大檢修中進行一些簡單的維護，一直無檢修記錄。

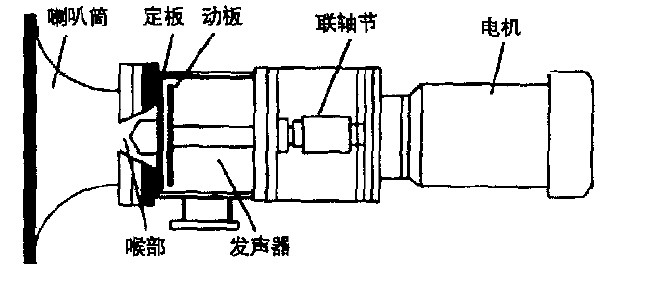

FGSSC-A型聲波吹灰器結構圖

1蒸汽吹灰器和聲波吹灰器的比較

1．1性能對比

將加氫裂化裝置的蒸汽吹灰器和聲波吹灰器運行情況進行對比，見表l。3．2經濟效益比較在對燃油加熱爐蒸汽吹灰結束后，再進行熱管除灰。兩臺燃油加熱爐通過蒸汽吹灰器，其排煙溫度分別下降了2—3℃，兩臺加熱爐燃氣消耗量下降約25N／h；熱管聲波吹灰后排煙溫度下降了近5℃，4臺加熱爐燃氣總消耗量下降40Nm3／h左右。燃料氣密度為1．16kg／m3，價格按1900元／t、裝置年運行時間按8000h計算。則使用蒸汽吹灰器節省燃料帶來的年經濟效益：25x1．16×1900X8000=44(萬元)，使用聲波吹灰器節省燃料帶來的年經濟效益為70．5萬元。

由于蒸汽吹灰器的電機功率分別為O．25kW、o．55kW，而聲波吹灰器的電機功率雖然為1．1kW，但每次運行時間均只lOmin且是間隙運行，故不考慮吹灰器運行的電能消耗，同時也不考慮蒸汽吹灰器的維修費用。兩臺蒸汽吹灰器的每次吹灰消耗蒸汽約1．5t(57元／t)，聲波吹灰器的每次吹灰消耗壓縮氮氣為1．4m³(0．5I元/m³)，按平均年使用率175次計算，則蒸汽吹灰器和聲波吹灰器的年使用成本分別為：1．5萬元、125元。
