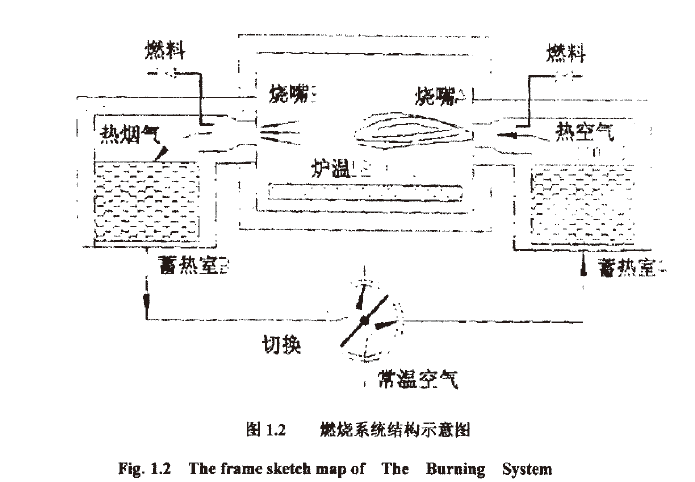

燃燒系統由1個燃燒室、l對蓄熱式燒嘴和1個四通換向閥組成，其系統示意圖如圖1．2：

如圖1．2，當燒嘴A工作時，常溫空氣經四通換向閥進入蓄熱室A，在流經蓄熱體時(由許多中25陶瓷球堆積，共900kg)被加熱，在極短的時問常溫空氣披加熱到接近爐膛溫度(一般比爐膛溫度低50℃～100℃)，高溫熱空氣進入爐膛后，卷吸周圍爐內的氣體形成一股含氧量大大低于21％的低氧高溫氣流，這樣燃料在低氧氣氛下實現燃燒：與此同時爐膛內燃燒后的高溫煙氣流經蓄熱體時將顯熱儲存在蓄熱體內，然后以150℃～200℃的低溫煙氣經換向閥排出。換向閥以120S的周期頻率進行切換，使燒嘴A、B交替工作，兩個蓄熱體處于蓄熱與放熱交替工作狀態，通過這種交替的運行方式，實現“極限余熱回收”和助燃空氣的高溫預熱。
