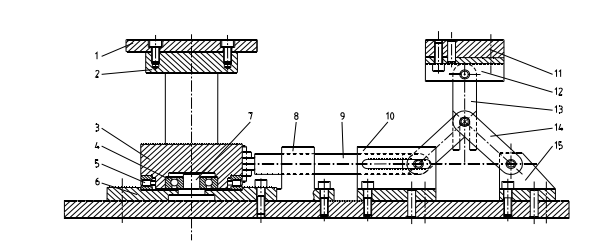

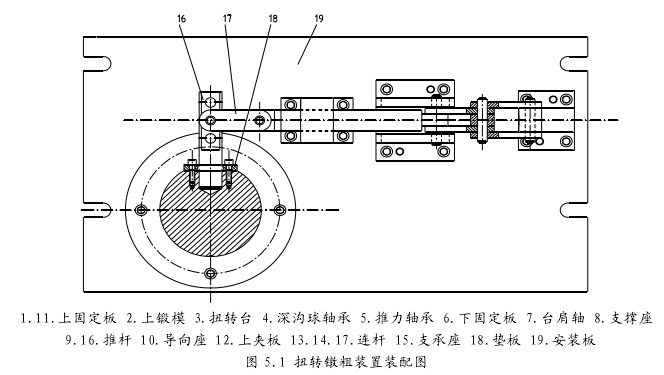

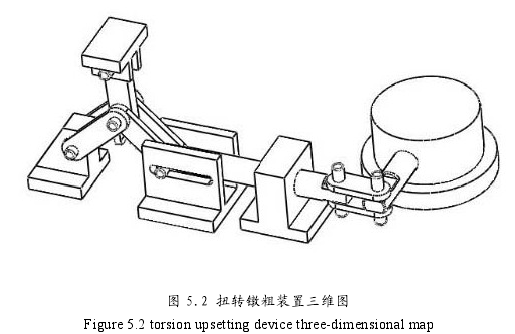

扭轉鐓粗工藝需要在下壓的同時提供扭轉力，為了能在同一臺壓力機上完成這項工藝，本文設計了一套扭轉鐓粗裝置，裝配圖如圖 5.1 所示，三維圖如圖 5.2 所示。從圖 5.1 來分析該裝置的工作原理，上固定板 1 和 11 安裝于壓力機的上橫梁，兩夾板 12與連桿 13 通過銷釘鉸接，連桿 13 與 14 所示的 4 個連桿通過銷釘連接，推桿 9 與連桿14 通過銷釘連接后，讓銷釘穿過導向座 10 的滑槽，使得連桿、推桿組成推力機構，推桿 9 與連桿 17 通過銷釘連接，連桿 17 主要起到在扭轉時改變推力方向的作用，推桿 16 與扭轉臺 3 通過螺釘固定在一起，借助連桿 17 傳導來的推力來推動推桿 16，從而使得扭轉臺旋轉起來。
