1.耐火泥耐火泥是砌筑耐火制品用泥漿的干料成分，耐火泥的化學成分、抗化學侵蝕性，熱膨脹率等應接近于被砌筑的耐火制品的相應性質。

耐火泥作為泥漿使用時應具有一定的牯結性、透氣性、耐火度和機械強度。耐水泥一般由熟料與結合牯土組成，熟料是基本成分，結合牯土（生料）是結合劑，能在水中分散,增加耐火泥的可塑性。結合牯土最適宜的數量(就形成磚縫的強度而言）隨熟料的顆粒度而變，熟料粒度大，結合牯土含量應多，耐火泥成分中熟料含量多，則機械強度增大,結合牯土含量增多則透氣性降低。

耐火泥的耐火度取決于原料的耐火度及其配料比，一般耐火泥耐火度應稍低于所砌筑耐火制品的耐火度。

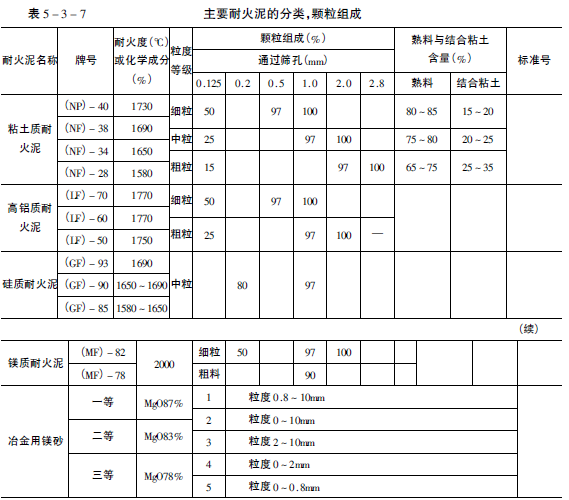

主要耐火泥的分類、顆粒組成見表5-3-7:

2.耐火泥漿。各種耐火砌體除個別部位（如鎂磚爐底，平爐爐頂）采用干砌外，絕大部分均使用泥漿砌筑。質量優良的耐火泥漿應具有一定的工作性質，并且在以后的烘烤、加熱及操作期間內，應使耐火磚彼此牢結、磚縫致密、抵抗高溫及爐氣，爐渣的侵蝕。

耐火泥漿應具有下述工作性質：以水或其他溶劑調合時，具有一定的工作稠度,便于泥漿抹在磚塊上，穩定性能。長期內保持調和狀態，不分層，不改變稠度;柔和性。能將施加于表面的壓力傳遞于較深的各層中，填平凹部，不分層，不開裂;保持一定水分的能力。避免砌筑時由于磚塊氣孔吸水而發生過早的脫水現象。

采用的耐火泥漿稠度與磚縫大小有關:稠耐火泥漿用于砌筑4"6mm磚縫;半稠耐火泥漿用于砌筑2"3mm磚縫;稀耐火泥漿用于砌筑1mm磚縫。

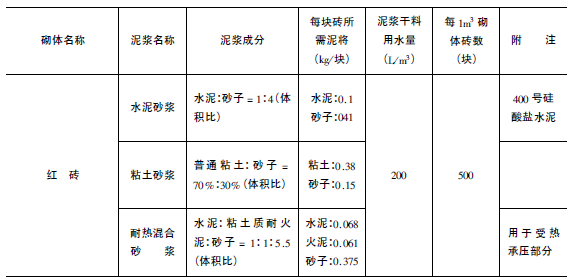

砌筑工業爐常用的耐火泥漿種類及其用量見表5-3-8。

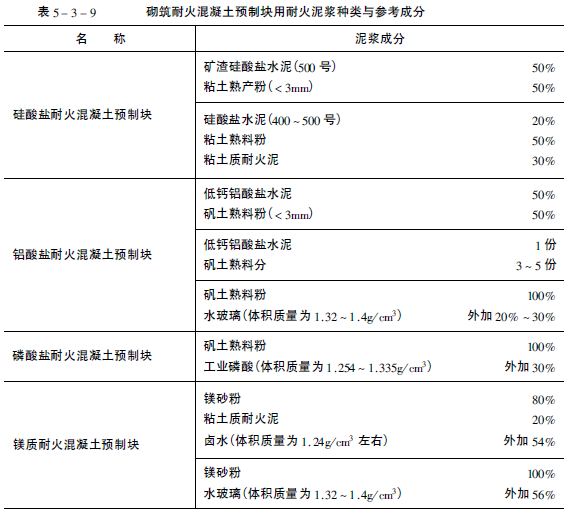

砌筑耐火混凝土預制塊所使用的耐火泥漿種類與參考成分見表5-3-9。
