E 平焰燒嘴

以上介紹的幾種燒嘴都是長的直流火焰，這對多數爐子都是適應的。但有時希望燒嘴出口距加熱物較近而火焰不要直接沖向被加熱物，一般燒嘴就難以滿足要求，此時可采用平焰燒嘴。平焰燒嘴氣流的軸向速度很小，得到的是徑向放射的扁平火焰，這樣火焰就不直接沖擊被加熱物，而是靠燒嘴磚內壁和扁平火焰輻射加熱。

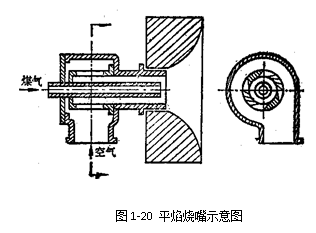

平焰燒嘴的示意圖見圖1-20。煤氣由直通管流入，煤氣壓力約為980~1960Pa，也屬于低壓煤氣燒嘴。空氣從切向進入，造成旋轉氣流，空氣與煤氣在進入燒嘴磚以前有一小段混合區，進入燒嘴磚后可以迅速燃燒。燒嘴磚的張角呈90~120°擴張的圓錐形，這樣沿燒嘴磚表面形成負壓區，將火焰引向磚面而沿徑向散開，形成圓盤狀與燒嘴磚平行的扁平火焰，提高了火焰的輻射面積，徑向的溫度分布比較均勻。

平焰燒嘴近年發展比較迅速，用作連續加熱爐均熱段或爐頂燒嘴，也用于罩式退火爐和臺車式爐上。國外還出現燒油或油氣混燒的平焰燒嘴。

F 火焰長度可調燒嘴

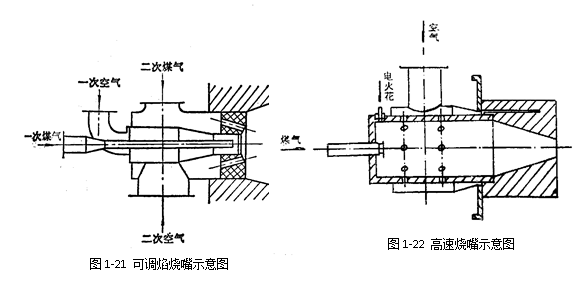

生產實踐中有時需要通過調節火焰長度來改變爐內的溫度分布，火焰長度可調燒嘴就可以滿足這一需要。為了達到改變火焰長度的目的，可以采取不同的措施。圖1-21是一種可調焰燒嘴的示意圖，一次煤氣是軸向煤氣，二次煤氣是徑向煤氣，通過調節一次及二次煤氣量和空氣量，可以改變火焰的長度。

G 高速燒嘴

近年來開始將高速氣流噴射加熱技術用于金屬加熱與熱處理上，為此采用了高速燒嘴。高速燒嘴結構的示意圖如圖1-22所示。煤氣與空氣按一定的比例在燃燒筒內流動混合，經過內筒壁的電火花點火而燃燒，形成一個穩定熱源。混合氣體在筒內燃燒80~95％，其余在爐膛內完全燃燒。大量熱氣體以100~300m/s的高速噴出，這樣在爐內產生了強烈的對流傳熱，并由于大量氣體的強烈攪拌，使爐內溫度達到均勻。采用高速燒嘴的爐子對爐體結構的嚴密性有特殊要求，并要注意采取措施控制噪音。
