C 輻射換熱器

當煙氣溫度超過900~1000℃時，輻射能力增強。由于輻射給熱和射線行程有關，所以輻射換熱器煙氣通道直徑很大。其管壁向空氣傳熱，仍靠對流方式，流速起決定性作用，所以空氣通道較窄，使空氣有較大流速（20~30m/s），而煙氣流速只有0.5~2m/s。

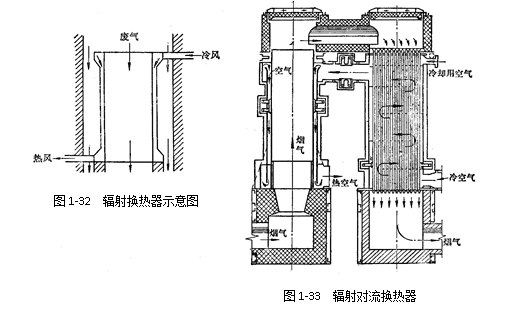

輻射換熱器構造比較簡單（圖1-32）。它裝在垂直或水平的煙道內，因為煙氣的通道大，阻力小，所以適合于含塵量大的高溫煙氣。煙氣溫度在1300℃，可把空氣預熱到600~800℃。適用于含塵量較大，出爐煙氣溫度較高的爐子。

輻射換熱器適用于高溫煙氣，經過它出來的煙氣溫度往往還很高，因此可以進一步利用，方法之一是煙氣再進入對流式換熱器，組成輻射對流換熱器，如圖1-33所示。

為了保證金屬換熱器不致因溫度過高或停風而燒壞，一般安裝換熱器時都設有支煙道，以便調節廢氣量。廢氣溫度過高時，還可以采用吸入冷風，降低廢氣溫度的辦法，或放散換熱器熱風等措施，以免換熱器壁溫度過高。

1.4.2 蓄熱室

蓄熱室的主要部分是用異型耐火磚砌成的磚格子，根據需要磚格子有各種砌法，爐內排出的廢氣先自上而下通過磚格子把磚加熱（蓄熱），經過一段時間后，利用換向設備關閉廢氣通路，使冷空氣（或煤氣）由相反的方向自下而上通過磚格子，磚把積蓄的熱傳給冷空氣（或煤氣）而達到預熱的目的。一個爐子至少應有一對蓄熱室同時工作，一個在加熱（通廢氣），另一個在冷卻（通空氣），如果空氣煤氣都進行預熱，則需要兩對蓄熱室。經過一定時間后，熱的磚格子逐漸變冷，而冷的已積蓄了新的熱量，便通過換向設備改變廢氣與空氣的走向，蓄熱室交替地工作。這樣一個循環稱為一個周期。蓄熱室的加熱與冷卻過程都屬于不穩定態傳導傳熱。

近幾年來，國際最新燃燒技術——蓄熱式燃燒技術就是應用了蓄熱室的工作原理，不過蓄熱體不是耐火磚砌成的磚格子，而是陶瓷小球或蜂窩狀陶瓷蓄熱體。
