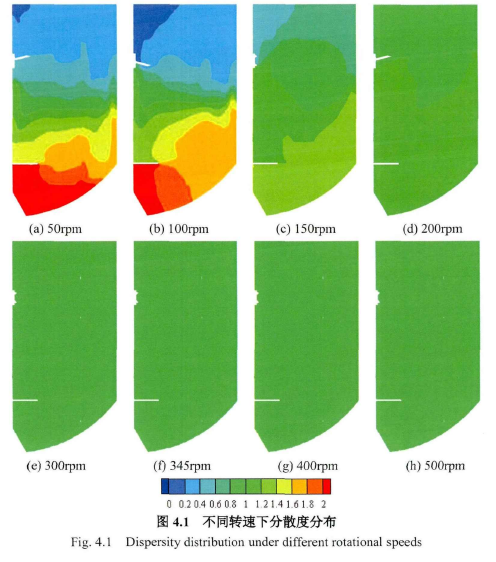

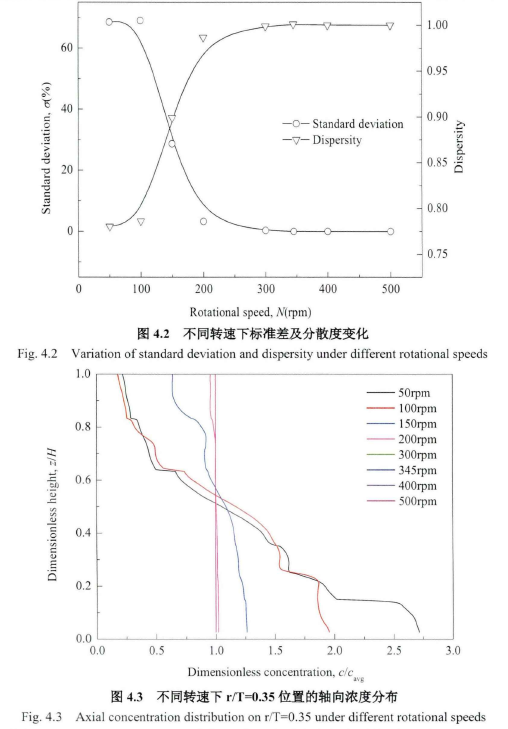

由圖4.1可發現50-150rpm體系存在明顯的顆粒堆積和清液層，這是由于50rpm時，反應器底部速度極低，約為0.05~0.09m/s，不足以使固體鉻黃顆粒懸浮；隨著轉速逐漸增加至200rpm左右，底部區域內液體運動速度隨之增大，約為0.68~0.90m/s，顆粒逐漸懸浮直至達到均布。圖4.2表明在200-500rpm轉速下，且σ<20%分散度穩定在1左右說明固體顆粒已均勾懸浮。分析各體系的軸向濃度分布亦可直觀得到相同結論，如圖4.3所示，50~150rpm體系的顆粒分散度有明顯的梯度分布，而其它體系的分散度均為1左右，說明體系各處濃度一致，顆粒已分散均勻。值得注意的是文中轉速為300rpm時，釜內顆粒己達到完全均勻分散，遠低于完全懸浮臨界轉速的經驗計算值(345rpm )表明本文底部結構設計有利于改善釜內顆粒懸浮性能，防止顆粒沉積。
