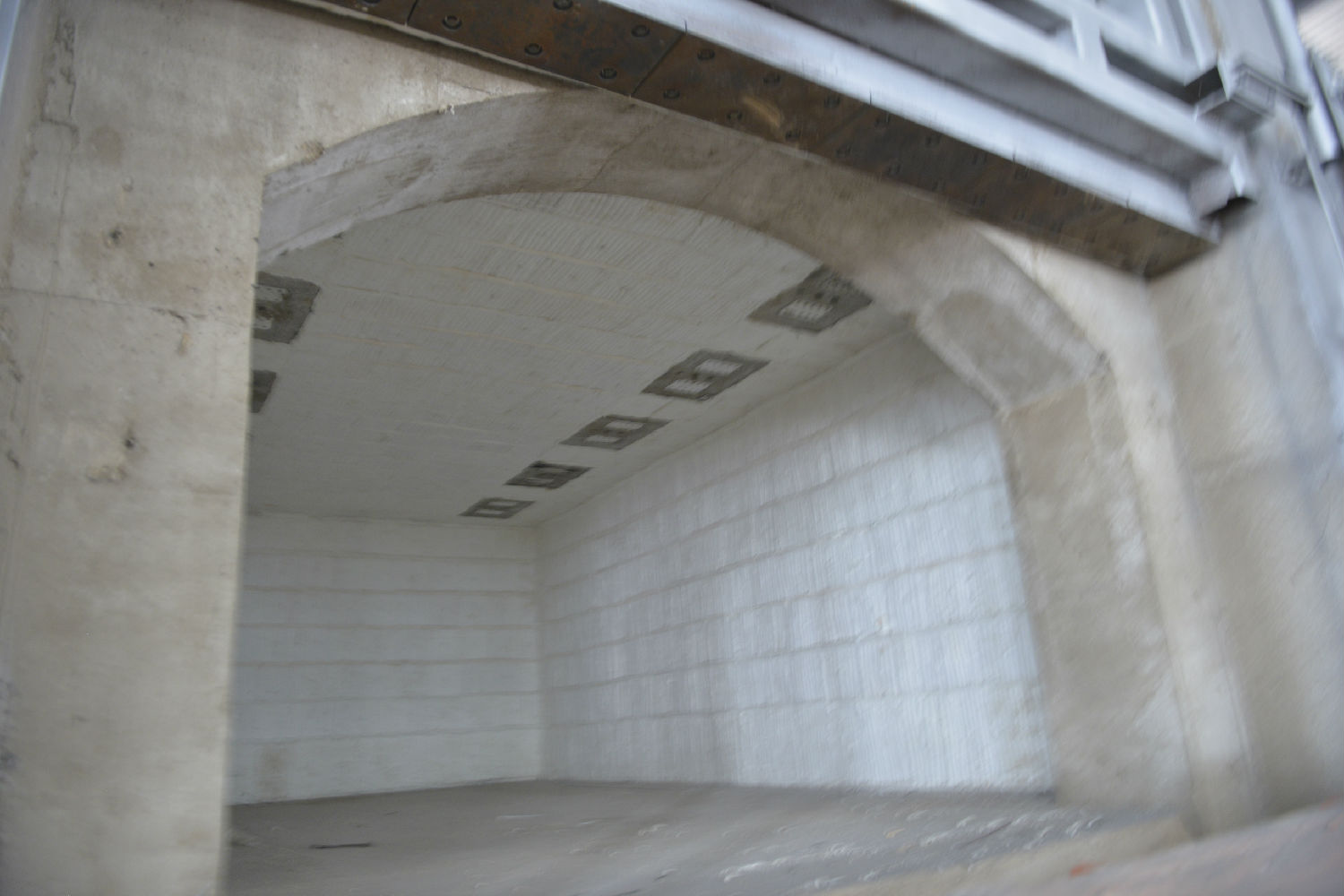

（1）耐火粘土磚： 耐火粘土磚是含Al2O3質(zhì)量分?jǐn)?shù)為30%~48%的硅酸鋁質(zhì)耐火制品。它是以熟料作瘠化劑， 以軟質(zhì)粘土作結(jié)合劑， 在1300~1400℃溫度下燒成的制品。呈黃棕色， 含氧化鐵愈高， 顏色愈深。一般要求其質(zhì)量分?jǐn)?shù)在1%以下， 因?yàn)檠趸F還原后體積膨脹， 并能促使碳素在磚中沉積，導(dǎo)致磚體疏松、剝落、強(qiáng)度下降和早期損壞。耐火粘土磚的荷重軟化溫度 （約250~1450℃），遠(yuǎn)較耐火度低，這是它的主要缺占， 但它具有良好的熱震穩(wěn)定性，1100℃水冷循環(huán)一般大于10次。耐火粘土磚屬弱酸性， 具有較強(qiáng)的抗酸性渣侵蝕的能力， 對(duì)堿性物質(zhì)的抵抗性較弱。
      （2）高鋁磚： 一般將Al2O3的質(zhì)量分?jǐn)?shù)大于48%硅酸鋁質(zhì)耐火制品統(tǒng)稱為高鋁耐火制品。制造高鋁磚的主要原料有硅線石族礦物（如硅線石、藍(lán)晶石、紅柱石），高鋁礬土熟料和合成莫來石，人造剛玉及工業(yè)氧化鋁等。燒成溫度一般為1500~1600℃， 高鋁磚的耐火度及荷重軟化溫度（1420~1550℃以上）比耐火粘土磚高，抗酸、堿性熔渣的侵蝕能力強(qiáng)，度溫機(jī)械性強(qiáng)度隨著Al2O3質(zhì)量分?jǐn)?shù)增加而提高， 但熱震穩(wěn)定性較低， 常用于燃油、 燃?xì)忮仩t的爐底及其他高溫區(qū)。
      （3）輕質(zhì)耐火磚： 輕質(zhì)耐火磚是指氣孔率高。密度?。ㄒ话阈∮?300kg/m³）熱導(dǎo)率低的耐火制品， 其特點(diǎn)是具有多孔結(jié)構(gòu)（氣孔率一般為40%~85%）和高的隔熱性，因此也稱為隔熱耐火制品。輕質(zhì)耐火磚的缺點(diǎn)是抗渣性能差。機(jī)械強(qiáng)度低，耐磨性能差和熱震穩(wěn)定性不好， 因此不能直接接觸熔渣的部位。不能用于承重結(jié)構(gòu)， 煙塵磨損及流速大的煙氣流及機(jī)械振動(dòng)大的部位但做為鍋爐的隔熱層，可減輕爐體的重量， 降低和改善環(huán)境溫度。
