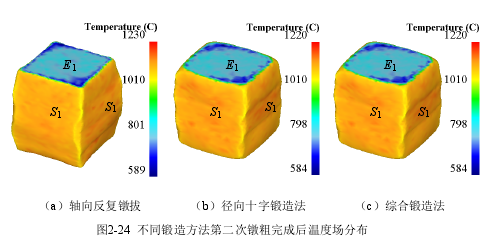

第二次鐓粗完成后坯料的溫度場如圖 2-24 所示，由于前面鍛造方法的相同，因此采用徑向鍛造法和綜合鍛造方法第二次鐓粗后溫度場相同的。由圖可見，由于鐓粗過程中，溫度比較低的上下砧板與坯料兩端反復的進行接觸，坯料與砧板之間的傳熱速度要比坯料與空氣之間的傳熱速度快，坯料兩端面 E1溫度比較低。在坯料端面 E1的外緣區域分布著不均勻低溫區，這與第一鐓粗后的溫度場有所不同。其原因主要是坯料經過前面的鍛造后，變形已經比較嚴重，形狀不均勻對稱，造成了第二鐓粗時坯料端面與砧板之間的接觸不均勻，坯料端面的傳熱也產生了偏差。在坯料的側表面 E1由于沒有與砧板接觸，溫度場分布比較均勻一致。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
