多段式自預熱燃燒器見圖1，包括空氣進口風箱、高溫煙氣回流管、空氣管和燃氣管4部分，自身可實現預熱過程，且不會導致堵塞或結渣。其主要特點是：(1)空氣進入進口風箱后，在冷卻高溫煙氣回流管內煙氣的同時得到第1次預熱；(2)燃料/空氣進入高溫煙氣回流管內的燃料/空氣管后與高溫煙氣回流管內逆向流動的高溫煙氣發生強對流換熱，使得空氣得到第2次預熱，燃料得到第1次預熱；(3)當燃料/空氣離開高溫煙氣回流管內的燃料/空氣管進入一端封閉的燃燒室后，與逆向流動的火焰和高溫煙氣發生直接混合及強對流換熱，使空氣得到第3次加熱，燃料得到第2次加熱。燃燒器與鍋爐的連接示意圖見圖2。為達到更好的預熱效果及滿足不同工況的需求，燃料管與空氣管的數量及布置形式可以是單根或多根，多根的情況下可以采用“一”字形排列、“十”字形排列或圓形排列等。

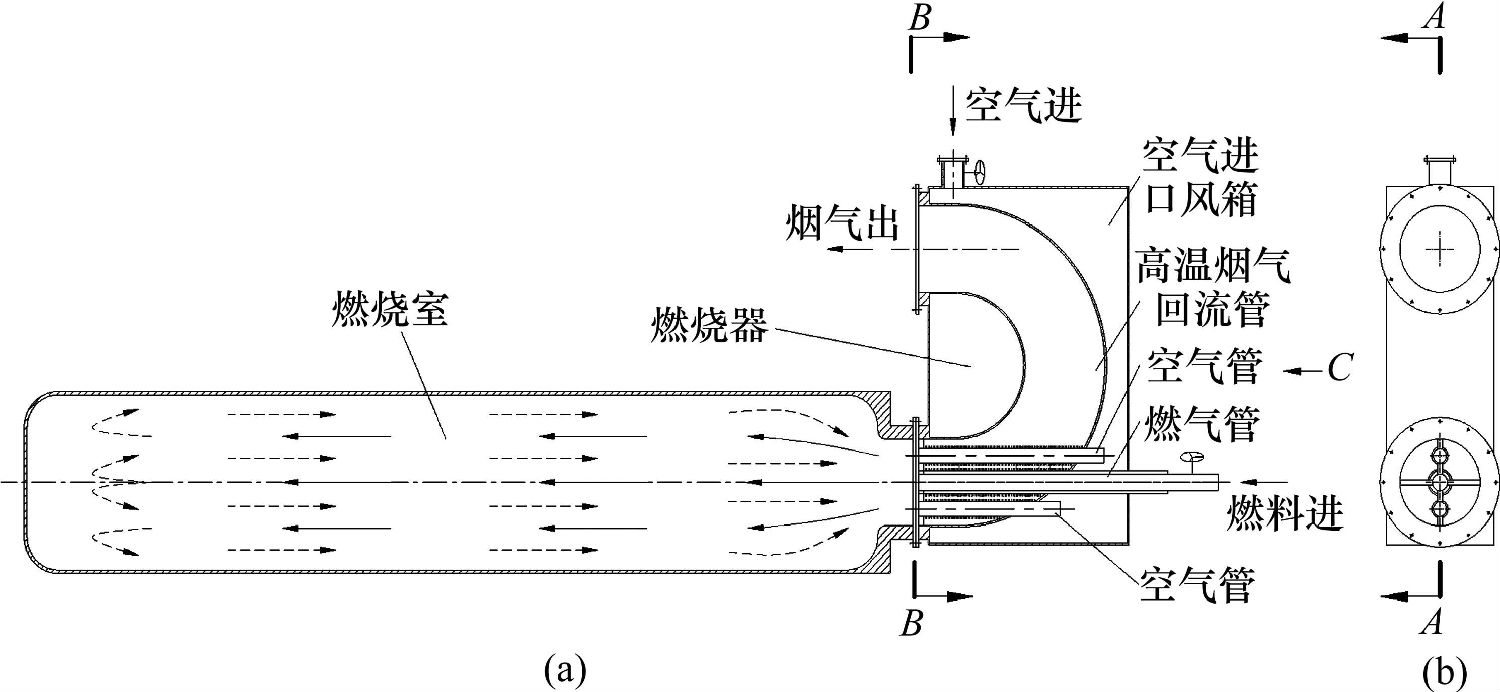

(a)A−A剖面圖；(b)B−B剖面圖

圖1燃燒器與燃燒室示意圖

Fig.1Schematicdiagramofburnerandcombustionchamber

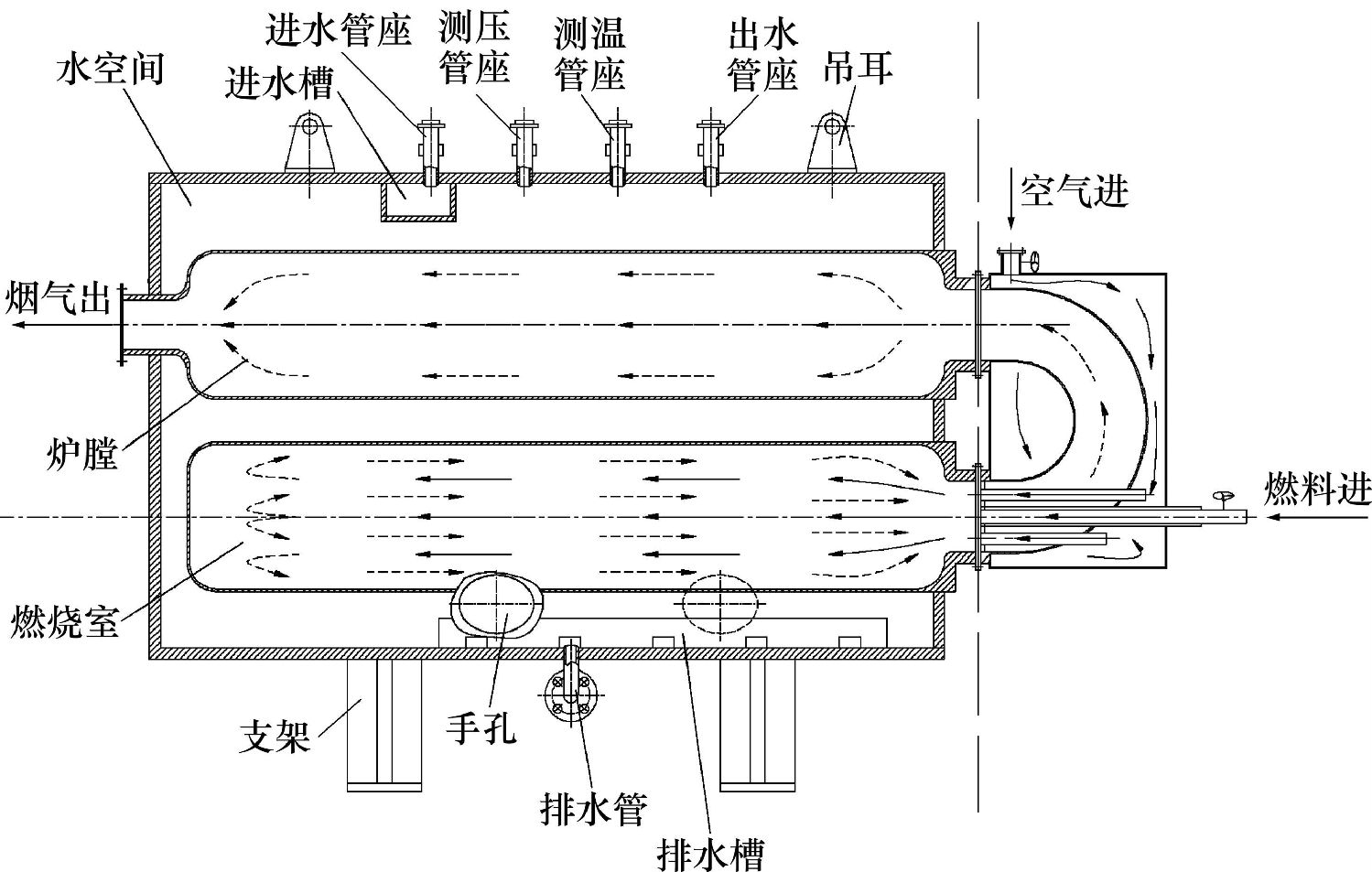

圖2燃燒器與鍋爐連接示意圖

Fig.2Schematicdiagramofconnectionofburnerandboiler
