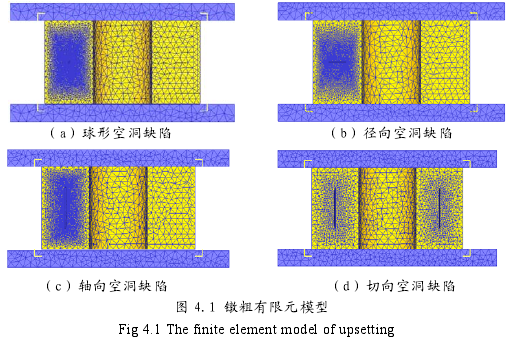

從理論上講，空心鋼錠最后凝固位置約在壁厚的1/2處，此處存在倒“V”型偏析和空洞型缺陷。空洞型缺陷按方向性常分為四類:球型空洞缺陷、軸向空洞缺陷、徑向空洞缺陷和切向空洞缺陷。按與變形力的相對方向來說則可以分為兩類:與變形力方向平行的空洞缺陷和與變形力方向垂直的空洞缺陷。本文選用Deform-3D數值模擬軟件，采用三維熱藕合剛勃塑性有限元模型，試件材料模型選用2. 25Cr1Mo0. 25V鋼，模擬試件尺寸為Φ900/Φ340 X 485mm;坯料網格劃分為40000個，并對空洞部分進行細分，細分為原來的0. 01;墩粗初始溫度為1200℃ ;摩擦設置為熱鍛無潤滑摩擦，摩擦因子為0. 7;由于變形具有對稱性故取其1/2進行研究;空洞設置為Φ10mm的圓球，以及按軸向、切向以及徑向分布的Φ10mm當量的缺陷，缺陷高度為空心鋼錠高度一半左右。模型建立如圖4. 1。
