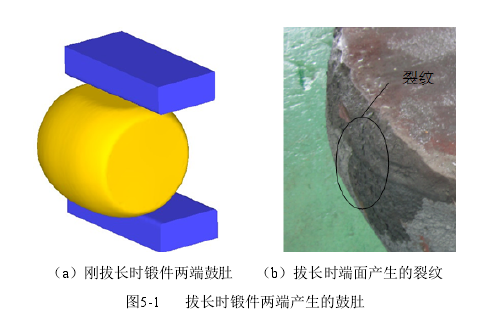

在鐓粗工序完成后，鍛件側面已經產生一定的腰鼓肚形狀。而在進行接下來的拔長工序時，由于采用了前面已經選擇的徑向十字鍛造法，拔長方向需要沿著垂直于鐓粗時的軸線方向。在拔長剛開始時，鍛件拔長的兩端實際上已經存在了一定的腰鼓形如圖 5-1（a）所示，并隨著拔長的進行，鍛件兩端鼓肚形狀會越來越大。從前面鐓粗縱向裂紋的分析可知，鍛件側面的腰鼓形狀會導致鍛件表面縱向裂紋的產生，其腰鼓形狀越大，裂紋越容易產生。因此在拔長過程，由于鍛件兩端存在著鼓肚形狀，鍛造時會產生一定的切向拉應力，從而容易導致端面裂紋的產生，如圖 5-1（b）所示。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
