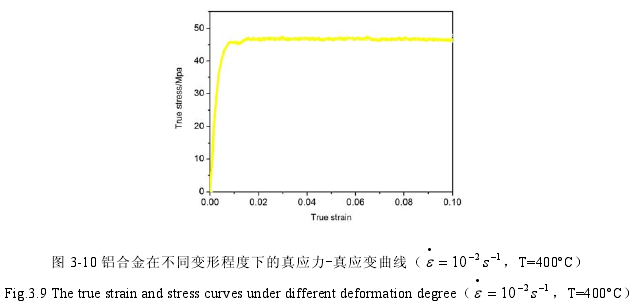

圖3-10所示為在變形溫度T=400℃，應變速率s =0.01 s-1，在逐步達到80%變形程度條件下A1-Zn-Mg-Cu合金的真應力一真應變曲線。從圖中可以看出段，流變應力急速增大，當達到峰值之后，流動應力曲線逐漸平穩，，在變形的初始階近似直線。

在變形的初始階段，流變應力急劇增大，這是因為位錯在初始階段的滑移過程中大量增殖，位錯塞積，形成大量的位錯纏結和胞狀亞組織。隨著變形程度的增加，直至達到峰值硬化速率幾乎為零，流變應力曲線平穩，近似直線，真實應力\應變曲線步入穩態階段此階段位的錯增殖速度與位錯的相消速度達到動態平衡，變形程度繼續增加，而材料的流變應力卻不發生任何變化。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
