本試驗采用前面選好的消泡劑，添加量為打漿前添加E0．2％，調漆階段添加H0．15％，潤濕劑選擇HLB值14的低起泡潤濕劑添加0．2％。增稠劑為常用的3種增稠劑，中等分子量的羥乙基纖維素HEC增稠劑，能提高中低剪切黏度的疏水改性締合型堿溶脹的HASE增稠劑和提高中低剪切黏度的聚氨酯HURE增稠劑。考慮到疏水改性締合型堿溶脹的HASE增稠劑和提高中低剪切黏度的聚氨酯HuRE增稠劑對水相增稠不明顯，必須有較多的乳液提供締合點，所以選擇了一個PVC為45％的中等PVc苯丙體系基礎漆，黏度做到相同的98～100 KU，在不同情況：①HEC加0．42％；②HASE加0．7％，③HURE加了0．9％，采用長毛滾筒在一種特別疏松膩子上施工1 m2面積，測試破泡時間和板面效果。施工時測試結果如表3。

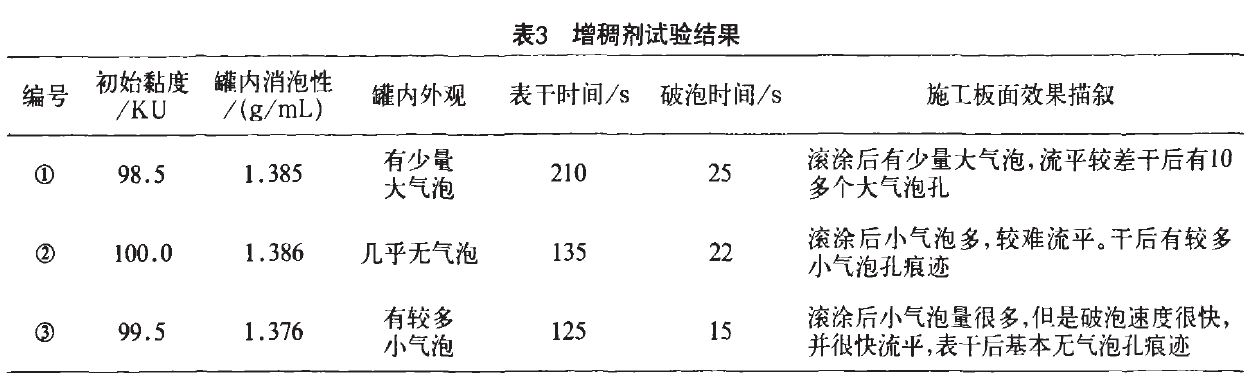

通過表3可見，采用3種增稠劑做到相同的黏度時，由于它們的增稠效率的區別，添加量有所不同。

其中HURE Eh于對水相增稠不明顯，分散時黏度低，帶入的氣泡較多，所以比重較低。施工時雖然HEC做大泡多，但是由于HEC保水性好，干燥時間慢，最終的板面效果比HASE的好，

加H U R E的由于高剪黏度高，施工中滾筒帶起的大氣泡少，并且流平最好，最終板面幾乎看不到氣泡破后留下的痕跡，板面效果最好。由分析可以得出，改善流平性和增強保水性延長干燥時間都有利于施工時最終的消泡效果。
