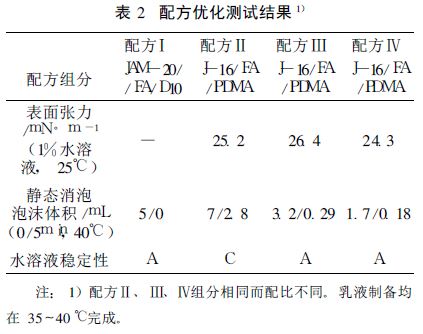

初步的實(shí)驗(yàn)研究發(fā)現(xiàn), 聚醚改性聚硅氧烷J-16具有適宜的濁點(diǎn)、良好的消泡能力和乳化硅油能力, 但作為抗剪切的持久消泡能力不足。要保持持久的消泡活性, 必須在介質(zhì)中添加具備適宜分散的顆粒度作為永久的消泡核心。為此,需要將其與疏水改性的二氧化硅、消泡硅膏甚至二甲基硅油(PDMA)配伍, 用適量的非離子型表面活性劑作為作乳化劑, 制成含有效物質(zhì)量分?jǐn)?shù)約50 %的乳液。乳液的消泡性能見表2。

由表2 可見, 以JAM -20 構(gòu)成的配方Ⅰ 具有優(yōu)異的消泡能力, 而且乳液穩(wěn)定性優(yōu)。這主要原于封端聚醚AM20/20的摩爾質(zhì)量分布窄, 而且封端程度高, 但此產(chǎn)品國內(nèi)不易獲得, 且價格昂貴。以自制的大分子聚醚改性聚硅氧烷J-16配制的消泡劑, 配方Ⅲ和Ⅳ的穩(wěn)定性優(yōu), 而配方Ⅳ的表面張力更低, 消泡能力顯著, 在40 ℃操作溫度下, 消泡持久性能優(yōu)越。

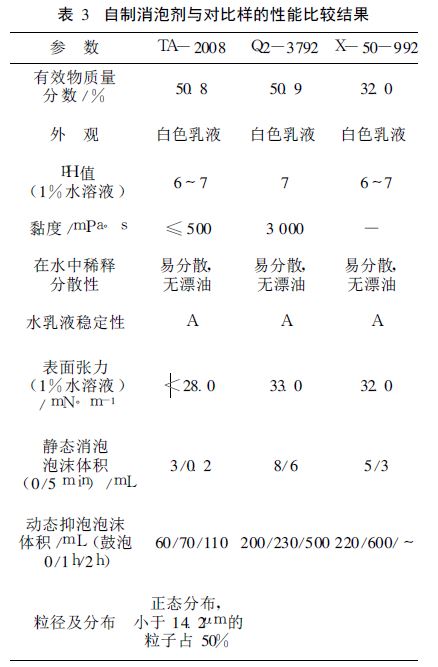

綜合各項性能, 最終確定以配方Ⅳ為紡織軟片用消泡劑TA-2008, 并與進(jìn)口對比樣品進(jìn)行性能比較, 結(jié)果見表3。

由表3可見, 自制的消泡劑TA-2008靜態(tài)消泡性優(yōu), 動態(tài)抑泡持久, 鼓泡初始及2 h后的泡沫高度大大低于對比產(chǎn)品, 產(chǎn)品水分散液穩(wěn)定, 乳液顆粒分布均勻適宜, 作為紡織軟片的消泡劑, 其綜合性能優(yōu)異。其后, 放大產(chǎn)品在軟片生產(chǎn)工藝中通過3個月試用階段, 對軟片的靜態(tài)和動態(tài)消泡性測試和實(shí)際應(yīng)用結(jié)果表明, 該消泡劑具備抗剪切和耐高溫特性。在紡織軟片生產(chǎn)中得到成功使用, 效能達(dá)到進(jìn)口產(chǎn)品水平。
