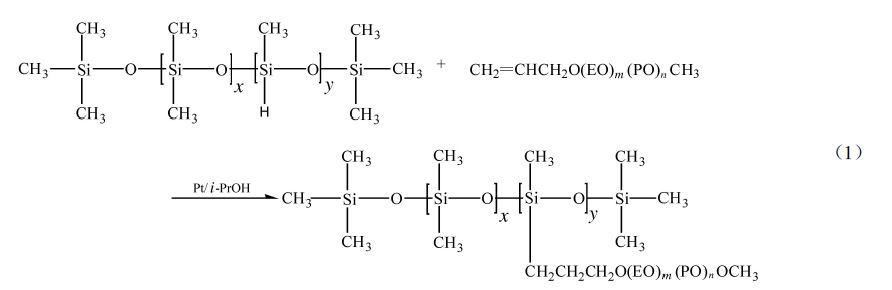

在鉑催化劑作用下, Si— H與α-烯丙基聚醚中的雙鍵發(fā)生硅氫加成反應, 得到Si— C型結構的聚醚改性聚硅氧烷, 反應式如式1。

聚醚改性聚硅氧烷的泡高、濁點和表面張力是決定其消泡性能的主要因素。在濁點以上起消泡作用;在濁點以下作為硅油的乳化劑發(fā)揮乳化作用, 同時與體系相容, 不引起殘留。其中聚醚中EO/PO的比例和鏈長是影響聚醚改性聚硅氧烷消泡性能的直接因素(見表1)。

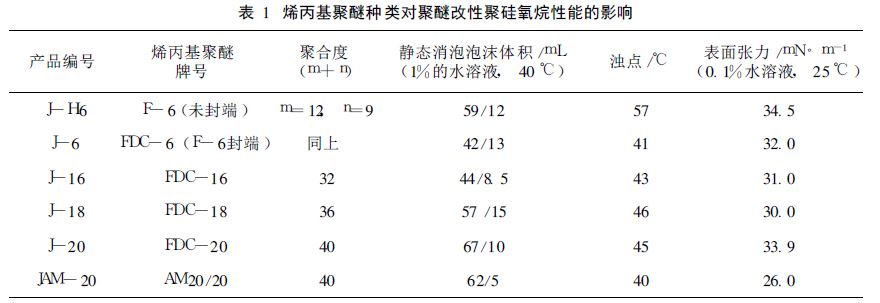

由表1可見, 采用甲基封端烯丙基聚醚的產(chǎn)品較采用未封端烯丙基聚醚的產(chǎn)品具有更低的表面張力和泡沫高度。這是由于端甲基較端羥基具有更低的能量和疏水性能, 且濁點有較大幅度的降低, 這一點更有利于實現(xiàn)低溫消泡性。

由表1 還可看到, 由AM20/20改性的聚硅氧烷JAM-20 表面張力低、泡沫高度低, 濁點也較低, 適合低溫消泡;由FDC-16制得的J-16與之相接近, 因此我們選擇烯丙基甲基聚醚FDC-16作為改性聚硅氧烷的原料。
